CS1259B

主要参数
24位高精度ΣΔADC
低噪声可编程增益放大器(PGA),100Mohm等效输入阻抗
5个外部输入通道,支持差分或单端输入
内置低漂移LDO和基准电压

产品简介
CS1259B是一颗24位高精度ADC,集成高精度ADC信号链、低漂移LDO、低温漂基准电压、高精度振荡器和3线通信接口。其中,ADC信号链包括:输入MUXP/MUXN、电平移位模块(LVSHIFT)、低噪声可编程增益放大器(PGA)、24位Sigma-delta ADC、数字滤波器,支持桥式传感器、红外热电堆等传感器,非常适合目前热门的额温枪应用。

芯片特点
支持单端或差分输入
多达5路外部输入通道,可组成多个差分输入对
支持输入电平移位功能

PGA
— 1/2/4/8/16/32/64/128 倍可选增益
— 高达100Mohm 的等效输入阻抗
ADC
— 24 bit 分辨率
— 输出速率10~1280Hz 8档可选
有效位:2.35V参考、40Hz速率、128倍增益下19.5bits有效位

LDO及内部参考电压
— 内置低漂移LDO,输出2.35/2.45/2.8/3.0V 可选,30ppm/℃,精度±1%
— 内置1.225V低漂移基准电压,30ppm/℃,精度±1%

支持性能、普通、低功耗、休眠模式
支持电压测量、温度测量、手动测量模式,单命令切换
低漂移片上时钟
三线串行通讯

应用场合
红外热电堆传感器
桥式传感器

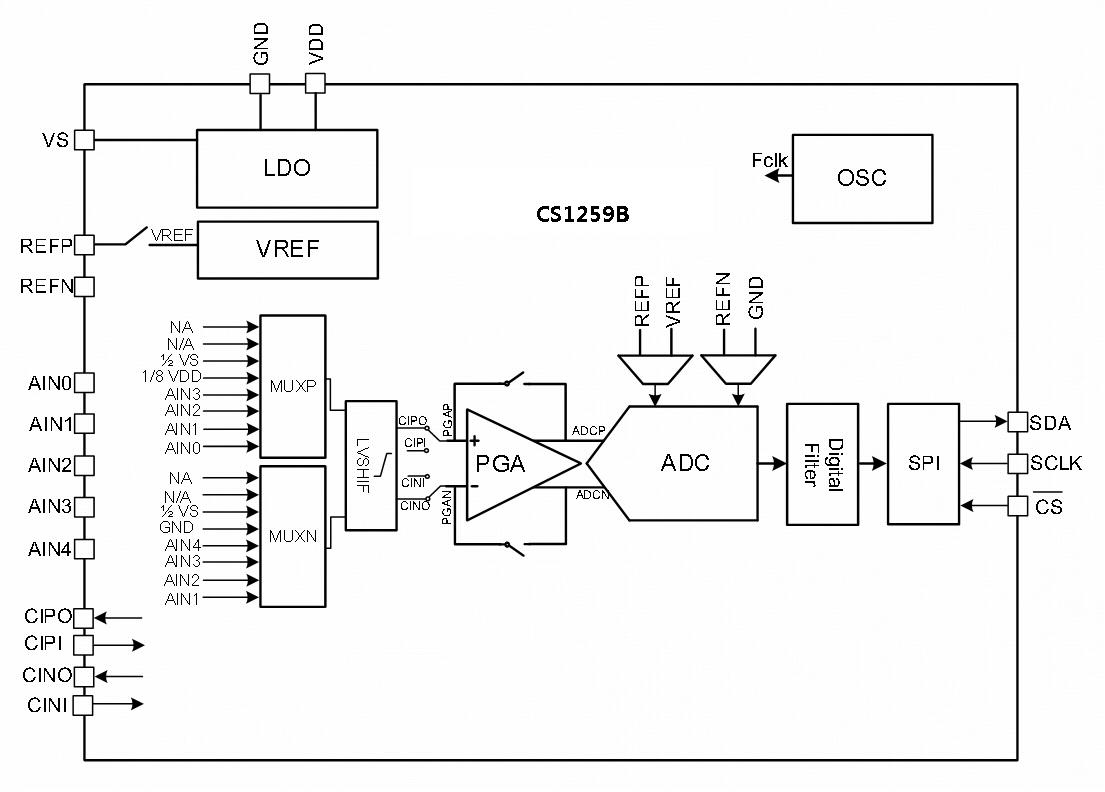

功能框图
